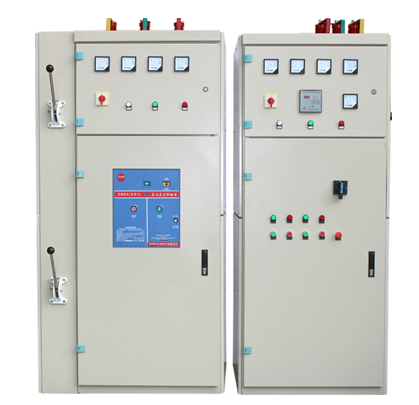

LG-GDY01B型低壓供配電技術實訓裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、產品特點
1、額定工作電壓：交流400V
2、輔助電路額定工作電壓：交流380V、220V
3、母線規格：TMY-50×5
4、分支母線規格：TMY-25×3等。
5、柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。
6、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
7、柜體結構零件的表面保護層烤漆色澤美觀質量可靠。
8、機械聯鎖：配電柜的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分斷位置時門才能開啟以保證安全。

二、設備配置
1、低壓供配電技術成套實訓設備
低壓供配電技術成套實訓設備標準配置是由進線柜（雙回路供電、配置ATS切換開關）、計量柜、補償柜、低壓出線柜、負載柜組成。
2、低壓開關柜主要配置、功能及主要性能、技術指標

序號	數量（套）	用途	功能要求	主要性能及技術指標
1	1	雙電源進線柜	1、兩路電源進線采用ATS開關。 2、兩路電源刀熔開關，柜后操作。 3、母線電壓指示儀表（三相切換開關） 4、有三相電流指示儀表、三相有功功率測量等。 5、設備帶有前后有隔離保護鋼板 6、前后開有觀察窗 7、進線方式：上端電纜進線	詳見GCK低壓開關柜配置圖JXX-JD-02。
2	1	電能計量	有功功率顯示無功功率顯示有功電能計量無功電能計量綜合顯示儀表電壓顯示電流顯示前后開有必要的觀察窗	詳見GCK 低壓開關柜配置圖JXX-JD-02。多功能智能電能表綜合顯示儀表（數顯式）：PY194E-2S4
3	1	功率因數補償	手動/自動切換控制功能補償電容自動放電功能補償電容自恢復功能前后帶有觀察窗電容保護采用斷路器保護功率因數顯示前后開有觀察窗	配置詳見GCK低壓開關柜配置圖JXX-JD-02。
4	1	動力及照明控制	每個柜體6支路，均采用NM1斷路器。支路電流監視。	配置詳見GCK低壓開關柜配置圖JXX-JD-02。
5	1	動力、照明負荷	半開放式結構負載小車帶單元控制可移動，車輪帶自鎖裝置	感性負載10個單元，每個單元軸功率2.2KW 阻性負載10個單元，每個單元功率1KW
6	1	1、絕緣手套2副 2、絕緣靴2副 3、絕緣地毯20㎡ 4、套筒扳手1套（17件套） 5、梅花扳手1套（8件套） 6、呆頭扳手1套（8件套） 7、接地線（5M） 8、兆歐表(1000V)、萬用表(MY60)、鉗形表(5~200A) 9、電工常用工具	1、安全防護用品 2、安全防護用品 3、安全防護用品（正常的倒合閘、設備巡視、記錄防護） 4~9、電氣設備維護工具	1、安全防護用品應采用可在10KV環境下使用的合格產品。并能提供產品質量證明和企業資質證明。
7	1	安全防護

三、實訓項目：
1、配電系統運行方式實訓
2、低壓配電設備的倒合閘操作實訓
3、互感器實訓
⑴ 電流互感器接線方式
⑵ 有功、無功電度表的接線實訓
⑶ 多功能綜合儀表接線實訓
⑷ 抄表實訓
4、開關電器實訓
⑴低壓框架斷路器的原理與接線
⑵低壓塑殼斷路器的原理與接線
⑶隔離開關的原理與接線
5、手動功率因數補償實訓
6、自動功率因數補償實訓
7、低壓配電線路分級保護實訓
8、接地保護實訓
9、0.4KV照明系統配電實訓
10、0.4KV動力系統配電實訓
11、安全操作規程培訓
12、供配電工、維修電工職業技能鑒定考核訓練
